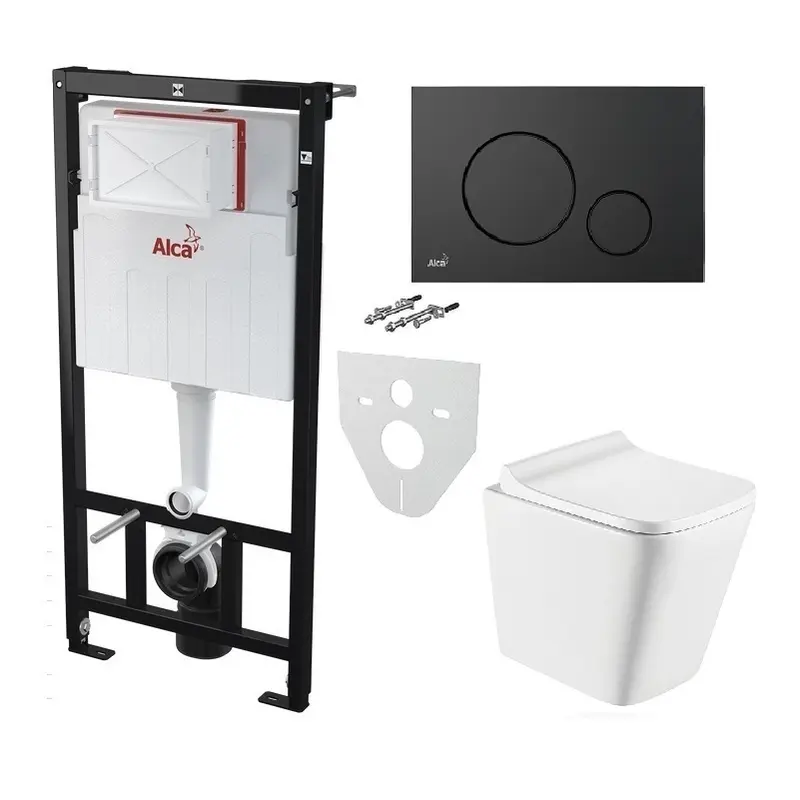

Інсталяція AlcaPlast 4в1 AM101/1120 з чороною матовою круглою кнопкою M678 + підвісний унітаз TREND

арт AM101/1120-4:1 UA M678-0001 + TR-0490-RW

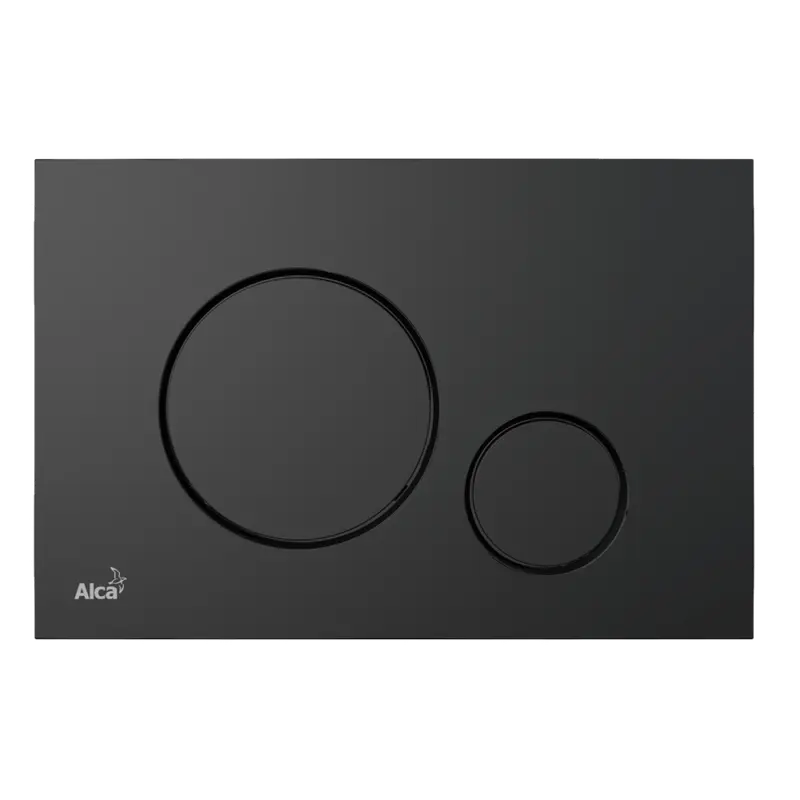

Скрытая система инсталляции для сухой установки (для гипсокартона) с чорной матовой кнопкой управления M678 и подвесным унитазом TREND

Область применения

• Для подвесных унитазов
• Для монтажа к несущей стене или в гипсокартонную конструкцию
• Для пола с толщиной стяжки 0-200
• Для установки подвесного унитаза с интервалом крепления 180 мм или 230 мм

Технические параметры

• Подвод воды к задней стенке бачка или сверху бачка осуществляется с помощью монтажных отверстий G1/2 "
• Рабочий диапазон давления воды 0,05 – 0,8 MPa
• Рекомендуемый диапазон давления воды 0,3 – 0,5 MPa
• Большой смыв 6 – 9 l
• Малый смыв 2,5 – 3,5 l
• Стандартные настройки большого смыва 6 l
• Стандартные настройки малого смыва 3 l
• Гигиенический резерв 3 l
• Объем воды в бачке 9 l
• Несущая способность 400 kg

Свойства

• Регулируемые выдвижные ноги в диапазоне 0-200 мм с тормозной системой
• Обозначение центрирования и нивеляции
• Подвижной держатель для стокового колена, устанавливаемый в восьми положениях на расстоянии 0-93 мм
• Угловой вентиль с возможностью подключения к системе трубопроводов Mepla
• Конструкция рамы позволяет фиксацию к самостоятельному достаточно жесткому гипсокартонному профилю или перед несущей стеной
• Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
• Конструкция полистирольной изоляции, предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
• Возможность установки кронштейна с переходом DG1/2 ", для подключения сиденья-биде или бидетты
• Двойной смыв, независимо регулируемый, с гигиеническим резервом
• Подходит для установки пневматического или сенсорного смыва
• Совместима со всемиКнопками управления Alcaplast
• Возможность сервиса без использования инструментов
• Подвод воды к задней стенке бачка или вверху бачка
• Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
• Крышка сервисного отверстия упрощает процесс монтажа и защищает от влаги и грязи
• Монтажная глубина рукава регулируется от 20 до 95 мм
• Монтажная глубина - 125 мм
• Материал несущей конструкции: металл обработанный порошковой краской

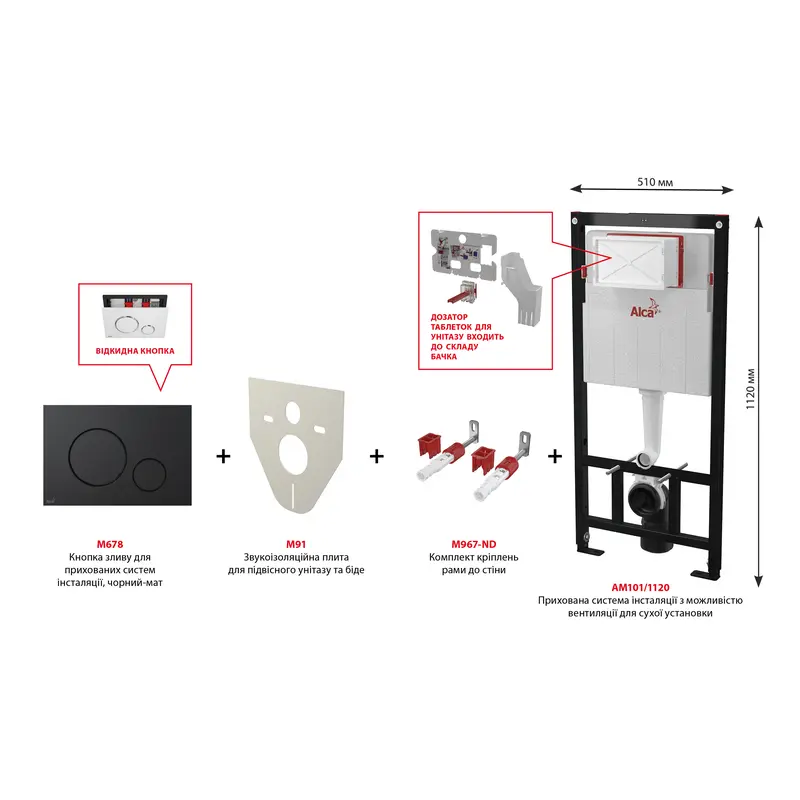

Содержание комплекта

• Бачок с впускным и выпускным механизмом
• Самонесущая рама
• Резьбовое соединение 1/2 " для подвода воды со встроенным угловым вентилем Schell 1/2 “– 3/8”
• Толкатели механизма 2 шт.
• Монтажный комплект: винт Ø8x60 - 4 шт., дюбель Ø12 - 4 шт.
• Крепежный материал для крепления унитаза: шпилька М12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
• Отводное колено из полиэтилена HT90/110 ,
• PE-HD Прокладка, патрубок полипропилен, манжета
• Прокладка, патрубок полипропилен, уплотнение патрубка
• Монтажный комплект крышек для защиты технических отверстий при установке системы
• Рукав сервисного отверстия двухсоставный, легко укорачивается
