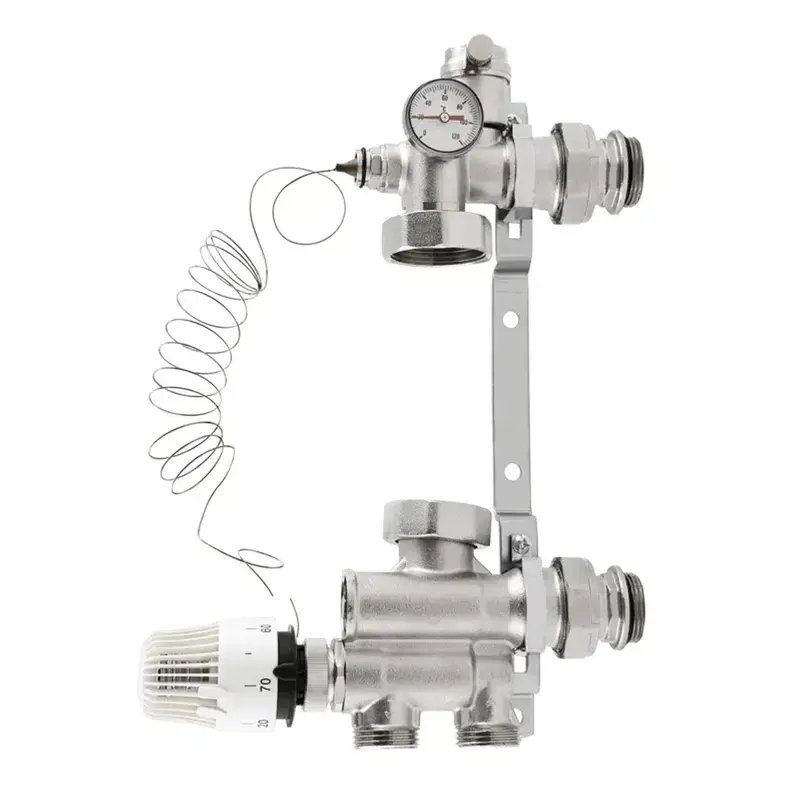

Смесительный узел для коллекторов с нижним подключением Koer KR.1022 1" (без насоса) (KR2841)

Данный смесительный узел применяется для монтажа низкотемпературных систем отопления (типа "водяной теплый пол") совместно с высокотемпературной системой (радиаторное отопление). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления. Возможно подключение насоса длинной 130 мм и 180 мм. В насосно-смесительном узле KOER для водяных теплых полов приготовление теплоносителя с температурой от 20 до 60 ℃ происходит за счет подмеса жидкости из обратной линии.

Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла. (При использовании контроллера отопления функция управления клапаном передается ему). Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного.

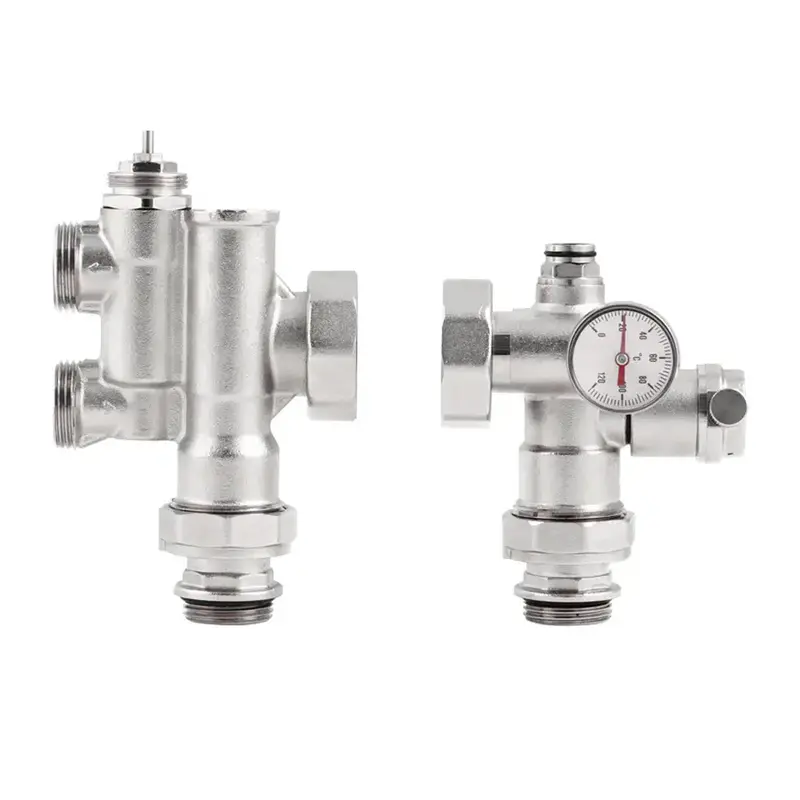

Корпуса и пробки элементов, накидные гайки выполнены из горячештампованной латуни никелированной, марки CW 617N. Затворы балансировочных клапанов из латуни CW 614N. Материал уплотнительных колец - этил-пропиленовый эластомер EPDM 70Sh.

Технические характеристики:

Присоединительная наружная резьба G1: 1"

Присоединительная наружная резьба насоса G2: 1-1/2"

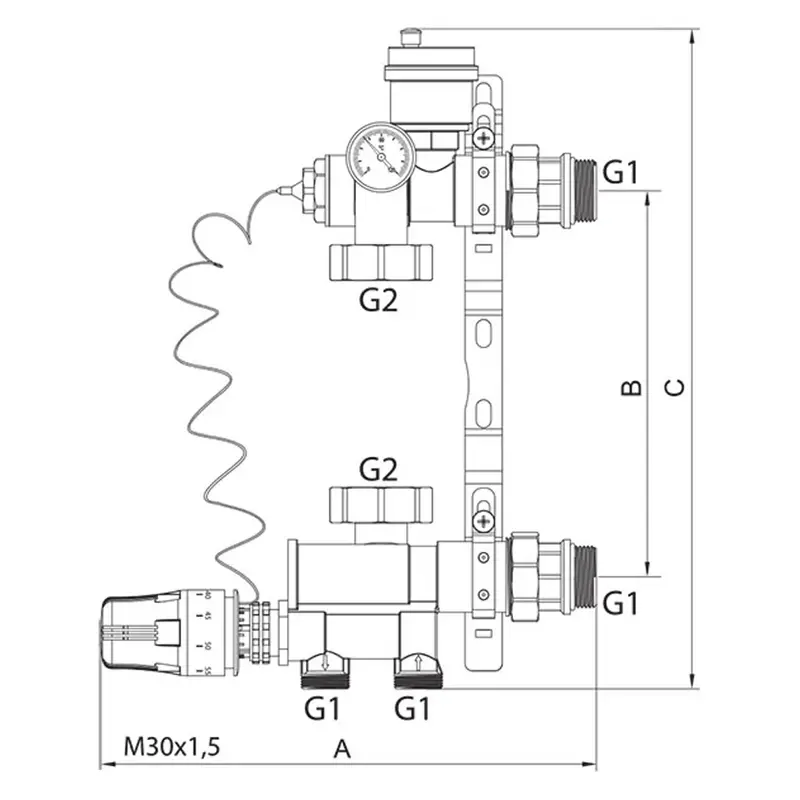

А × B × C , мм: 230 × 210 × 365

Номинальный размер, DN: 25

Монтажная длина насоса, мм: 130

Рабочее давление, бар: до 16

Максимальный перепад давления первичного контура, Δpmax, бар: 1

Пропускная способность, Kv (байпас в положении 0), м3/час: 3

Пропускная способность, Kv (байпас в положении 5), м3/час: 4,8

Тепловая мощность Qmax, при ΔТ=7 ℃ и при Δр=0,25 бар (байпас в положении 0), кВт: 10

Тепловая мощность Qmax, при ΔТ=7 ℃ и при Δр=0,25 бар (байпас в положении 5), кВт: 12,5

Максимальная температура теплоносителя в первичном контуре, ℃: 90

Диапазон настройки температуры во вторичном контуре, ℃: 20 ÷ 60

Диапазон шкалы термометра, ℃: 20 ÷ 120

Материал корпуса: Латунь CW617N никелированная
