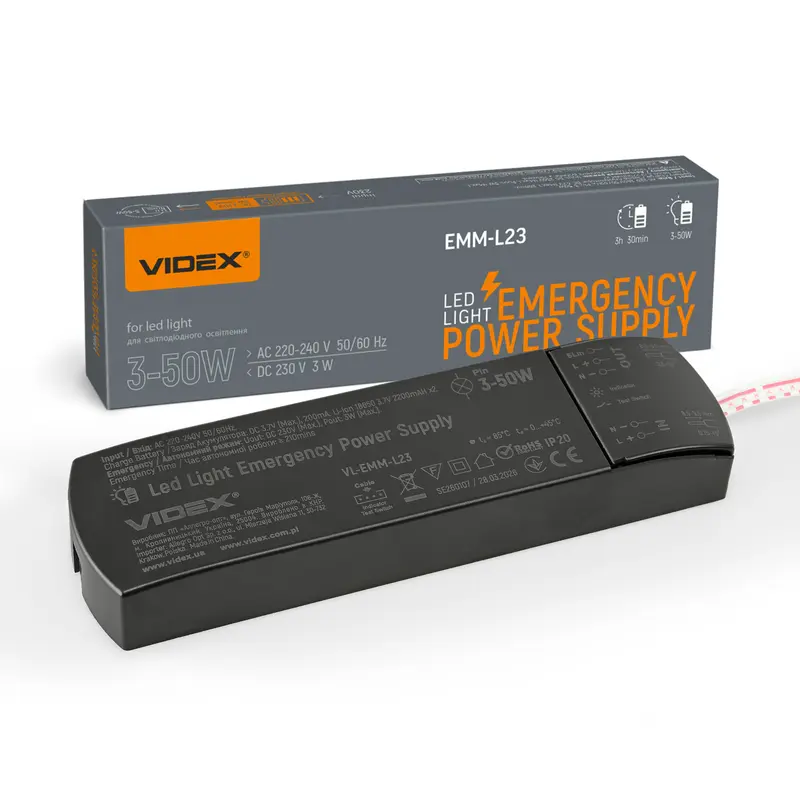

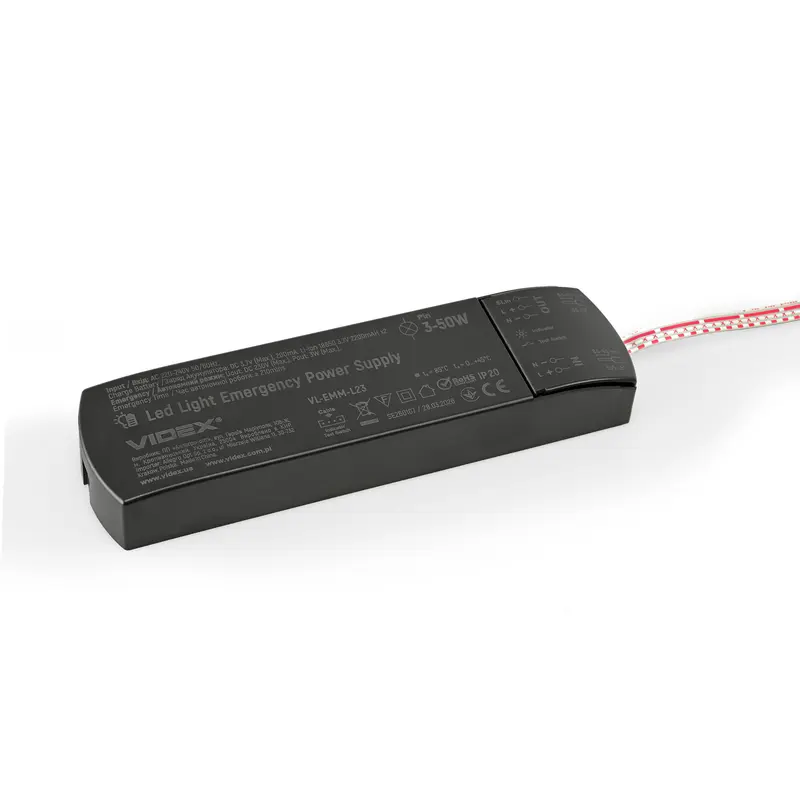

Блок аварийного питания для LED светильников VIDEX VL-EMM-L23

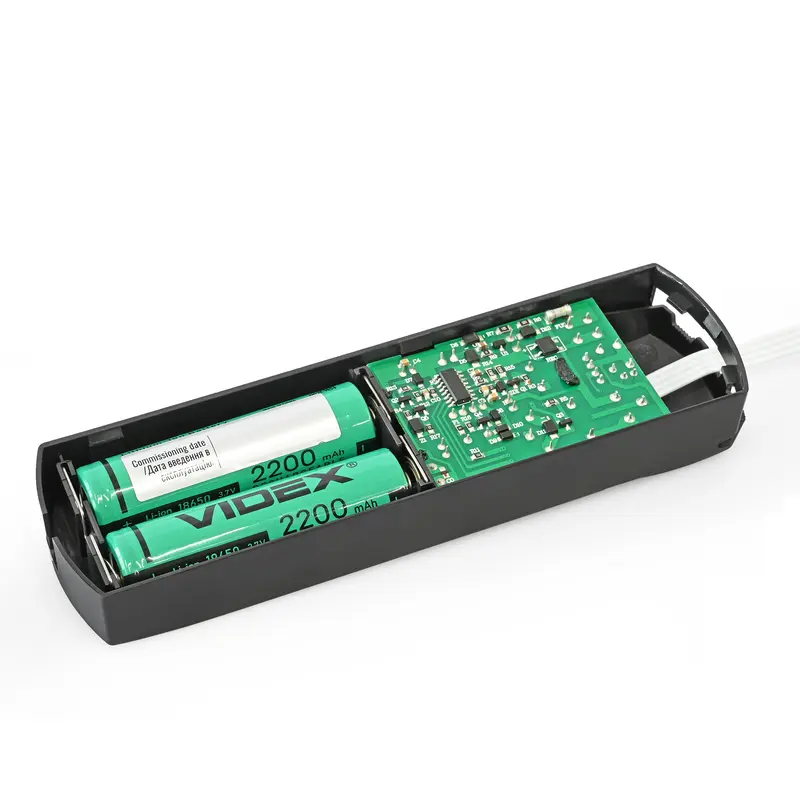

Блок аварийного питания для светодиодных светильников VIDEX VL-EMM-L23 предназначен для обеспечения резервного питания светильников при отключении электроэнергии. Работает благодаря двум встроенным литиево-ионным аккумуляторам емкостью 2200 мАч каждый. Применяется для ламп и светильников с собственным драйвером без гальванической развязки. В аварийном режиме (при исчезновении напряжения в сети) обеспечивает непрерывное питание освещения мощностью до 3 Вт в течение до 3.5 часов.

Имеет 3 режима работы. В комплект входит тестовый кабель, который используется для проверки корректной работы в аварийном режиме. Блок имеет встроенные аккумуляторы, которые можно заменить при необходимости. Замену аккумуляторов должен выполнять только квалифицированный специалист.

ОСОБЕННОСТИ:
– Входная мощность: от 3 до 50 Вт (номинальная мощность светильника)
– Входное напряжение: переменный ток 220–240 В, 50/60 Гц
– Тип аккумулятора: Li-ion 18650 3.7 В
– Емкость аккумулятора: 2200 мАч х2
– Время работы в аварийном режиме: примерно 3.5 часа
– Выходная мощность: 3 Вт (макс.)
– Выходное напряжение: постоянный ток 230 В (макс.)
– КПД: 90%
– Не совместим с диммерами света
– Класс защиты от влаги: IP20
– Рабочая температура: от 0°C до +45°C

МОНТАЖ И ПОДКЛЮЧЕНИЕ

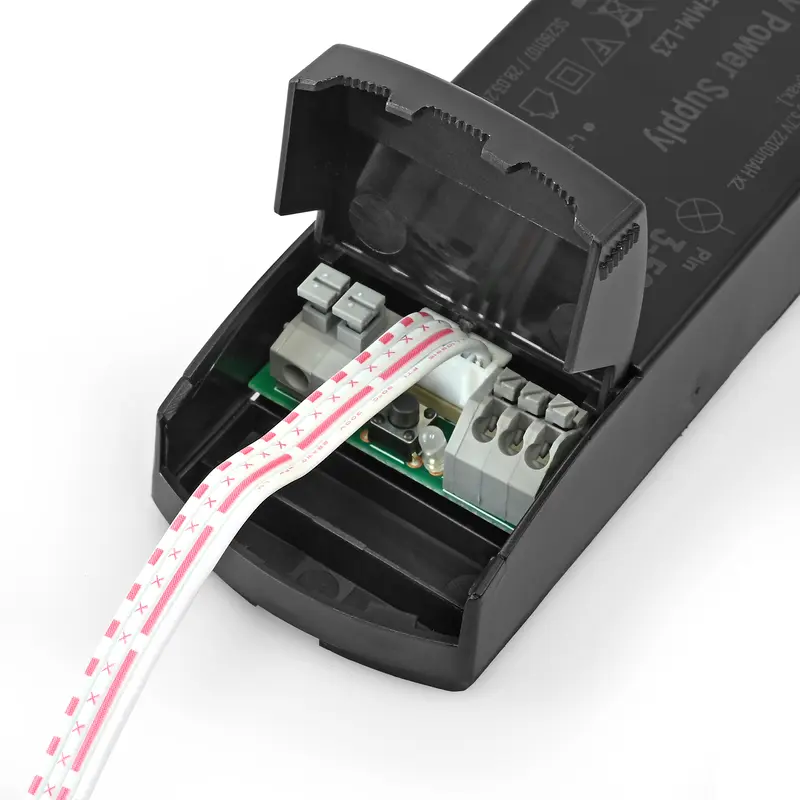

Перед установкой обязательно прочитайте руководство пользователя. Установку должен выполнять квалифицированный специалист. Все работы следует выполнять при отключенном питании. Выберите желаемый режим работы модуля и установите, а также подключите его согласно схемам в инструкции:
I. Всегда выключено – свет остается выключенным при наличии питания от сети. При отключении питания он переходит в аварийный режим и остается включенным, пока аккумулятор полностью не разрядится.
II. Всегда включено – свет остается включенным при наличии питания от сети. При отключении питания он переходит в аварийный режим, пока аккумулятор полностью не разрядится.
III. Управление выключателем – свет можно включать или выключать с помощью стандартного настенного выключателя в обычном режиме. Независимо от положения выключателя, аварийная функция автоматически активируется при отключении питания.

Перед первым использованием необходимо проверить правильность механического крепления и подключения. Изделие можно использовать только в сети, соответствующей энергетическим требованиям и стандартам качества, установленным законодательством.

ВНИМАНИЕ! Полярность источника питания должна строго соответствовать электрической схеме подключения. Неправильная полярность может привести к повреждению устройства или утрате его функциональности.

ОПИСАНИЕ РАБОТЫ ИНДИКАТОРА
На корпусе модуля находится индикатор, который остается включенным в нормальном режиме и выключается при активации аварийного режима:
1) Индикатор постоянно светится зеленым цветом: аккумулятор полностью заряжен.
2) Индикатор постоянно светится красным цветом: аккумулятор находится в процессе зарядки.
3) Индикатор мигает красным цветом: обнаружена неисправность.
4) Индикатор не светится: активирован аварийный режим.

ПРОВЕРКА РАБОТЫ АВАРИЙНОГО РЕЖИМА

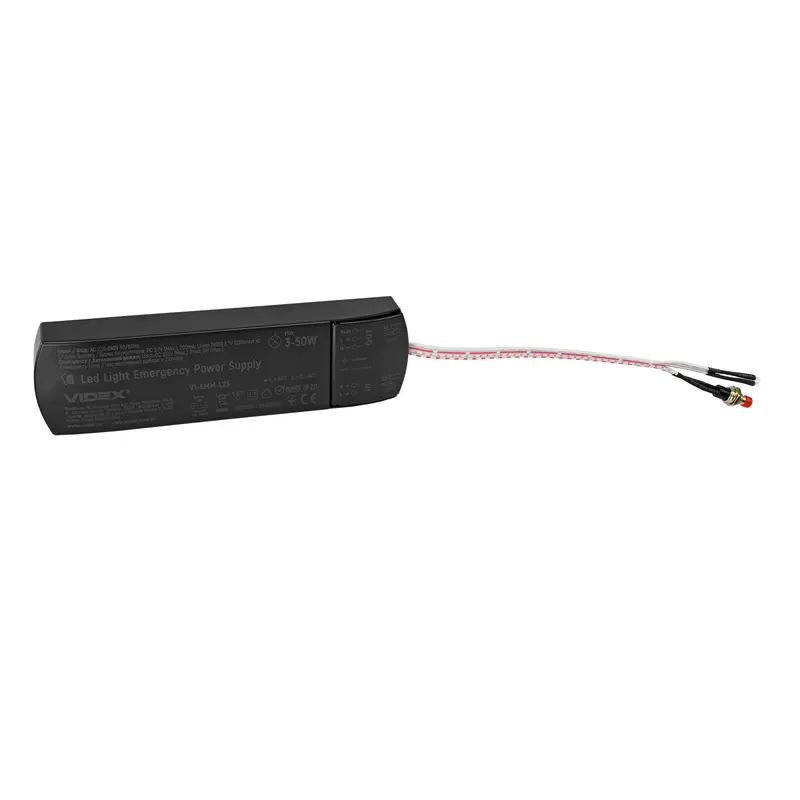

Данный модуль содержит тестовый кабель, предназначенный для проверки корректной работы в аварийном режиме. Существует два способа проверить, правильно ли работают аварийные функции:

– Способ 1. Тест тройным нажатием (режим ручного переключения):
Нажмите кнопку теста три раза. Зеленый индикатор начнет мигать, и модуль перейдет в аварийный режим. Нажмите и удерживайте кнопку теста в течение 2 секунд, чтобы выйти из аварийного режима.

– Способ 2: Кратковременный тест (режим автоматического возврата):
Нажмите и удерживайте кнопку теста, чтобы активировать аварийный режим. Отпустите кнопку теста, чтобы выйти из аварийного режима.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

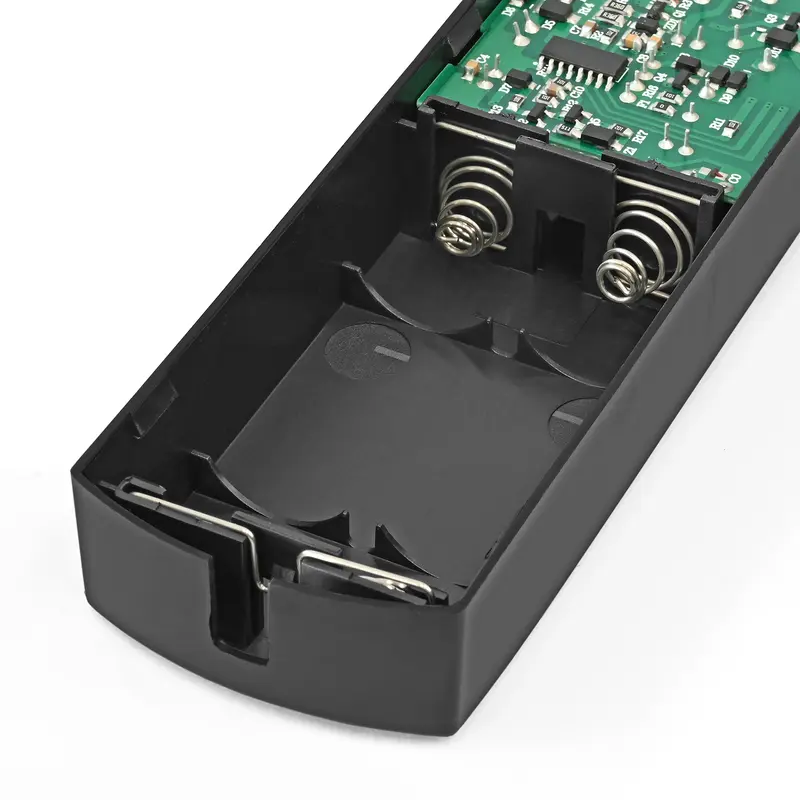

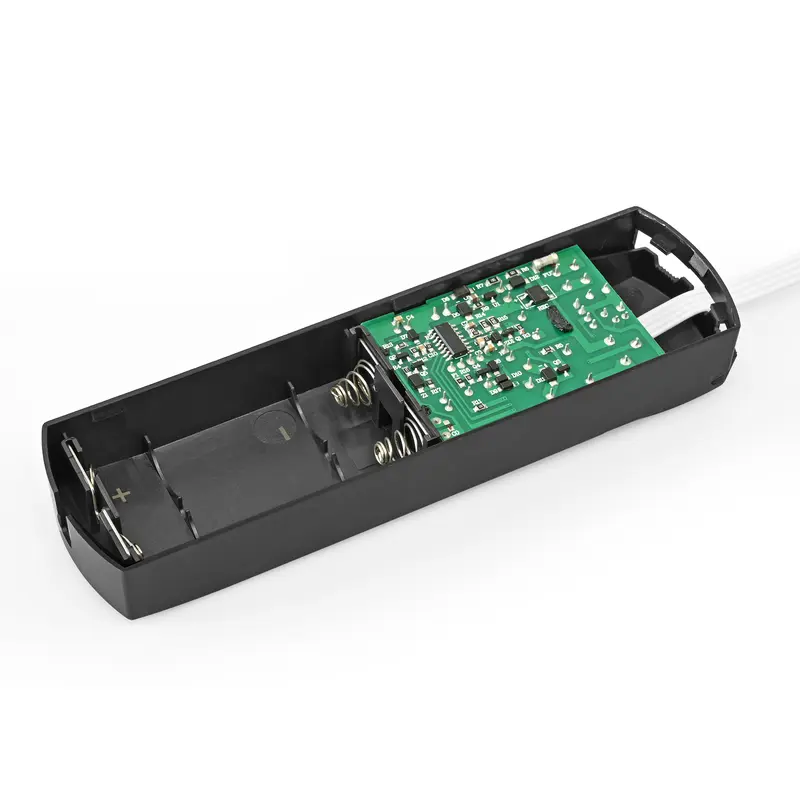

1. Замену аккумуляторов должен выполнять квалифицированный специалист согласно инструкции. Перед заменой необходимо отключить питание от сети, а также отсоединить аварийный модуль как от светодиодного светильника, так и от сети питания.
2. Если изделие необходимо хранить в течение длительного времени, полностью зарядите аккумулятор. Не храните изделие с разряженным аккумулятором, так как это приведет к необратимым повреждениям.
3. Запрещается использовать изделие с поврежденной проводкой или контактными точками.
4. Чистите изделие только мягкими и сухими тканями. Не используйте химические или абразивные средства для чистки.
5. Не накрывайте изделие, обеспечьте свободный доступ воздуха.
6. Изделие нельзя использовать в неблагоприятных условиях, например, в пыли, воде, влажности, при вибрации, в взрывоопасной атмосфере, в парах или химических испарениях и т. д.

Гарантийный срок – 2 года.
