Як приєднати зворотний осмос: схема підключення та рекомендації

Система зворотного осмосу стала неймовірно популярною, адже вона швидко та ефективно очищує водопровідну воду. Підключення зворотного осмосу можна зробити самостійно, якщо мати правильну інструкцію під рукою.

Ми намагатимемося розкрити цю тему максимально містко в нашому матеріалі, щоб читач спробував зробити всі кроки самостійно.

Що таке система зворотного осмосу

Цей пристрій зазвичай кріпиться під мийкою. Він не дуже великий, проте якщо у вас мало місця, то можна перемістити його на відстань до 10 метрів від мийки.

Пристрій складається з таких важливих компонентів:

Фільтр зворотного осмосу. Саме він робить всю “брудну роботу”, видаляючи пісок, бруд та інші забруднення. Підключення фільтра зворотного осмосу забезпечує вас чистою водою.
Колби. Тут розташовані картриджі, які борються зі шкідливими домішками. Зазвичай моделі складаються із трьох колб. Приклад можна побачити тут.
Кран. Це ваш зовнішній механізм подачі очищеної води.
Трубки. Вони необхідні, щоб поєднати механізм докупи. Всі матеріали зазвичай виготовлені із міцних та безпечних матеріалів.
Трійник. Пристрій із невеликим краном для подачі води з водопроводу.
Ключі. Вони допомагають у надійному кріпленні всіх запчастин. Встановлення зворотного осмосу певного виробника можливе завдяки таким важливим деталям. Звісно, у вас може бути свій набір ключів. Однак саме компоненти від виробника забезпечать максимально надійне кріплення. Таким чином, схема підключення зворотного осмосу буде виконана за всіма правилами.

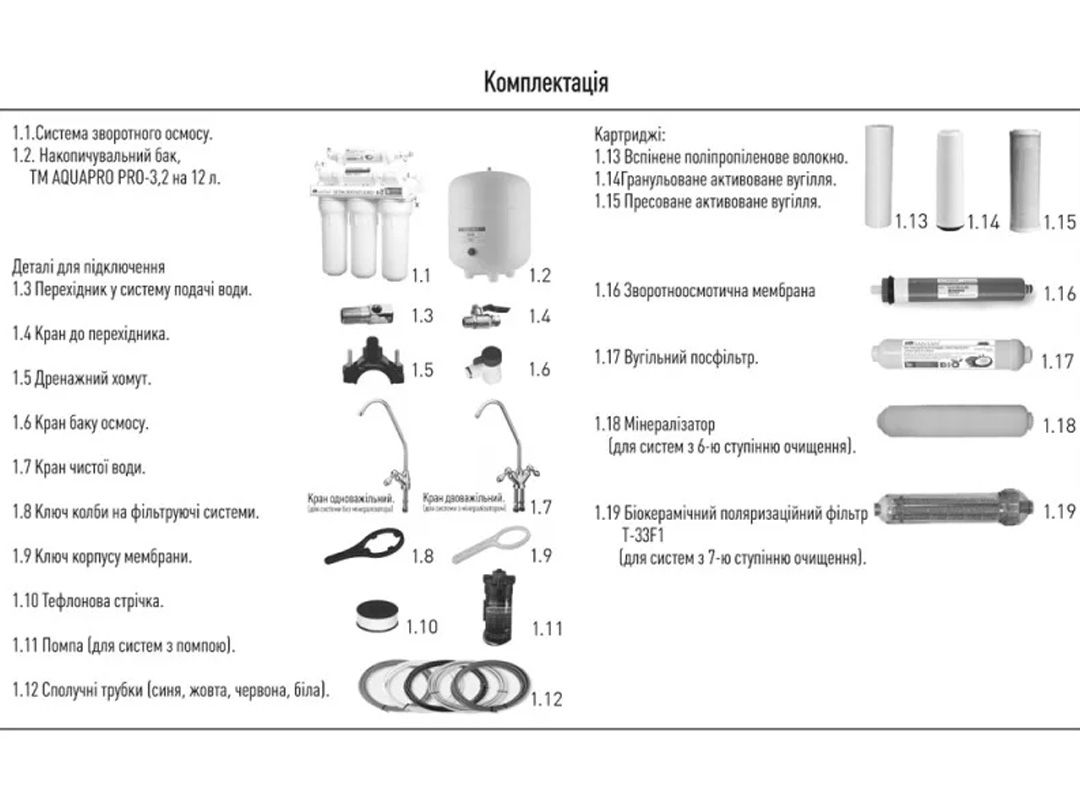

Вдалий приклад того, що може отримати покупець, якщо захоче купити зворотний осмос SANTAN, можна побачити на схемі нижче.

При оформленні замовлення зверніть увагу на наявність важливих складників.

Що потрібно для встановлення зворотного осмосу: підготовка

Перед тим, як приступати до активної стадії, потрібно подумати, чи все під рукою. Так ви прискорюєте процес і можете закінчити розпочате набагато швидше. Розберімось які кроки слід зробити на етапі підготовки:

Потрібні інструменти. Перед тим як під'єднати зворотний осмос перевірте, чи є необхідні компоненти. Іноді виробники надають не повний набір.
Виберіть місце встановлення. Ідеальний варіант - під мийкою поруч із водопроводом. Пам'ятайте, що шланги не такі довгі. Можна буквально взяти один із них і подивитися на яку відстань він розрахований.
Перевірити тиск води. Це дуже важливо для правильної роботи пристрою. Ознайомившись з описами, як встановити фільтр зворотного осмосу і пристрої повністю, ви побачите вимоги щодо тиску. Воно має становити щонайменше 3-3,5 атмосфери. Для інших марок достатньо 2-2,5 атмосфери. Прочитайте опис, щоб дізнатися точні цифри.
Перевірка стану водопроводу та вільного місця. Колби немаленькі та повинні розміщуватися так, щоб ні відро для сміття, ні інші речі не заважали й не спиралися на них.

Після того, як ви очистили простір і підготували всі деталі та інструменти, можна приступати. Прочитавши інформацію нижче ви побачите, що інструкція зі встановлення зворотного осмосу доступна і не така вже й складна. За бажання кожна людина може розібратися та прикріпити всі деталі самостійно.

Покрокова інструкція: як правильно приєднати систему зворотного осмосу

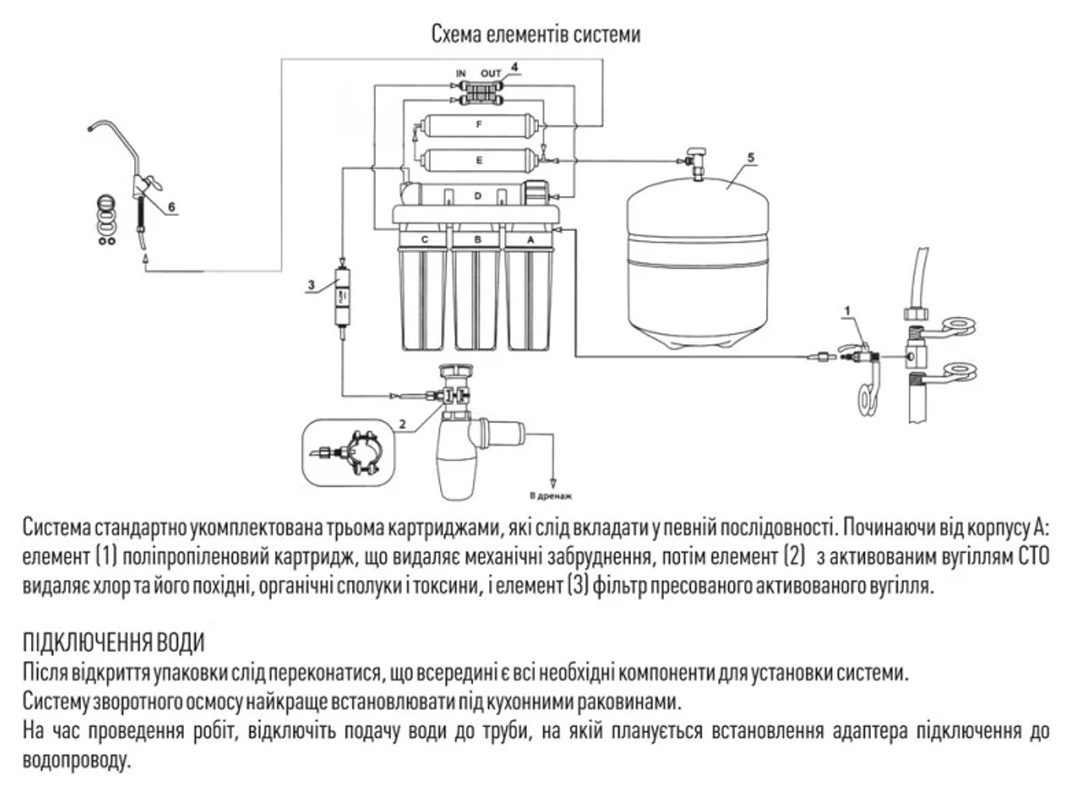

Ви не впевнені, що можете зробити кожен крок самі? Ми знаємо, що будь-яка людина, незалежно від досвіду, може розібратися. Користуючись інструкцією, ви можете впоратися на 100%. Уникайте помилок при підключенні зворотного осмосу, завдяки нашим підказками. Нижче ми розмістили візуальну інформацію, щоб ви швидше орієнтувалися. Це схема монтажу зворотного осмосу.

Порядок підключення до подачі холодної води

Озброївшись потрібними інструментами та провівши попередню підготовку, ви можете приступати до найцікавішого етапу. Підключення зворотного осмосу до водопроводу займе у вас лише кілька хвилин:

Перекрийте подачу води під мийкою.
Вимкніть вентиль та змішувач.
Встановіть трійник для виходу холодної води.
Підключіть вентиль і змішувач за допомогою гнучкого підведення.
На трійник з боку приєднайте кульовий кран фільтра.
Під'єднайте трубку до системи фільтрації.

Порада! Перевірте, щоб після монтажу трубка не прогиналась і не було заломів.

Установка зливного хомута на каналізацію

Вам потрібно зробити відведення дренажної води. Підключення зворотного осмосу на стадії монтажу зливного хомута потребує таких інструментів:

Сам хомут.
Дриль зі свердлом.
Шланг для зливу води.
Спеціальний ключ або викрутка.

Порядок дій має бути таким:

Позначте та просвердліть дрилем отвір.
Прикладіть хомут, щоб місце свердління ідеально з ним збігалося.
Використовуйте прокладку, щоб вода не протікала.
Закріпіть хомут гвинтами та перевірте надійність проведених робіт.
Візьміть дренажний шланг і прикріпіть його до штуцера хомута.
Зафіксуйте конструкцію гайкою або іншими компонентами (наприклад, спеціальною кліпсою).

Після проведених дій вам слід перевірити шланг. Він не повинен перегинатися, щоб вода вільно текла у ньому.

Порада! Виберіть вертикальну ділянку сифона. При цьому важливо, щоб місце кріплення було до затвора. Так вдасться уникнути попадання запахів із каналізації.

Монтаж накопичувального бака

Тут зберігатиметься вже очищена вода. Компонент дуже корисний, адже процес очищення відбувається не так швидко.

Що вам потрібно зробити для монтажу:

Виберіть місце, де встановлення зворотного осмосу буде вдалим. Це може бути сусідня тумба, місце під мийкою. Поверхня для бака повинна бути рівною та стійкою.
Встановіть кран. Для цього потрібно знайти вихідне з'єднання на баку (зазвичай це зверху). Далі намотайте ФУМ стрічку на саме різьблення, бажано у два або три шари.
Встановіть кран. Будь ласка, не перетягуйте його.
Під'єднайте труби для чистої води. Зробити це потрібно до крана.

Порада! Не варто монтувати бак близько до стіни, щоб був доступ для екстреного обслуговування. Установка зворотного осмосу має бути зроблена так, щоб компонентам не було занадто “тісно” поруч один з одним.

Підключення крана для чистої води

Ви відкриватимете його, щоб отримувати вже очищену воду, придатну для вживання.

Як приєднати зворотний осмос на етапі кріплення крана для чистої води виглядає так:

Просвердліть отвір у стільниці. Діаметр залежить від ТМ, яку ви купили. Вам знадобиться дриль зі свердлом 10-12 мм.
Під'єднайте кран, надягніть шайбу з кільцем ущільнювача і зафіксуйте його гайкою.
Прикріпіть трубу від фільтра до штуцера крана та закріпіть гайкою.

Вуаля, все готово! Це не так і складно, проте варто перевірити щільність вашої фіксації перед тим як активно користуватися.

Порада! Існують мийки відразу з отвором для такого крана. Він розташовується поруч з основним змішувачем. Якщо у вас мийка без нього, просвердліть дірку для встановлення в стільниці поряд. Зробити це ми радимо з того ж боку, що і стандартний змішувач, для зручності.

Підключення фільтрів та фінальний монтаж

Після того, як ви успішно встановили бак, зливний хомут і кран можна переходити до завершальної стадії. Пам'ятайте, більшість моделей мають 3 картриджі, наприклад, ось вдалий фільтр.

Схема монтажу зворотного осмосу на останніх етапах виглядатиме так:

Встановіть фільтри у корпус. Потрібно відкрити колби та розмістити в них картриджі. Після цього, герметично закрутіть.
Встановіть мембрану. Для цього знайдіть мембранний корпус, відкрийте його і вставте мембрану.
Фінальні підключення трубок. Ми вже описували ці процеси вище. Суть в тому, щоб з'єднати всі частини у єдину систему: подача води, фільтр, дренажний елемент, бак.

Порада! При установці фільтрів у корпус пристрою ми радимо дотримуватися певної послідовності: механічний фільтр, вугільний гранульований, вугільний пресований.
