Інсталяція AlcaPlast 4в1 AM101/1120 з чороною матовою круглою кнопкою M678 + підвісний унітаз ROUND SMART

арт AM101/1120-4:1 UA M678-0001 + RN-0490-RW

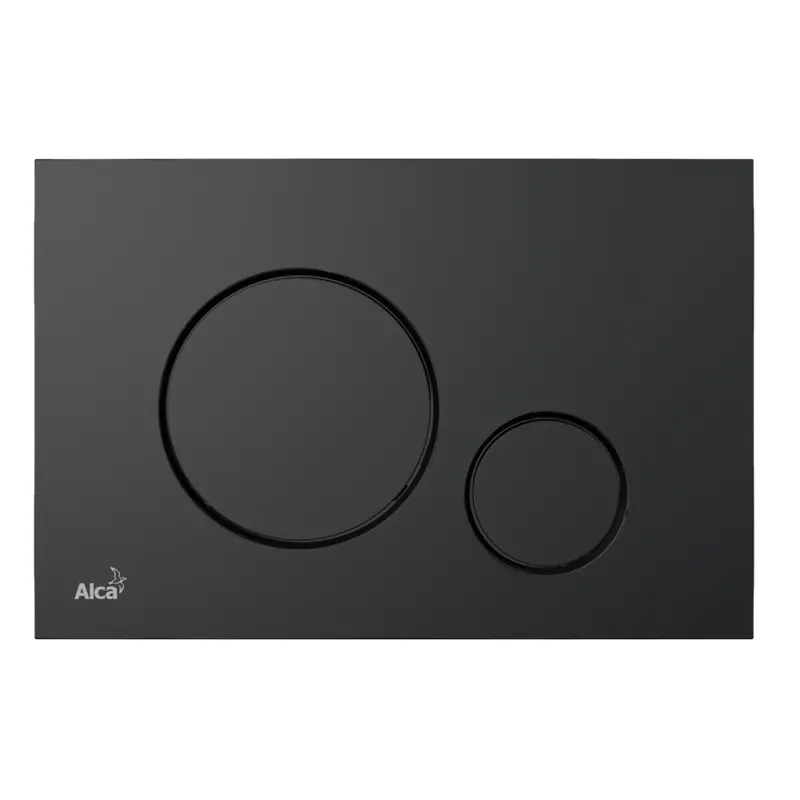

Прихована система інсталяції для сухого монтажу (для гіпсокартону) з чорною матовою кнопкою управління M678 і підвісним унітазом ROUND SMART

Область застосування

• Для підвісних унітазів
• Для монтажу до несної стіни або у гіпсокартонну конструкцію
• Для підлоги з товщиною стяжки 0-200
• Для монтажу підвісного унітазу з інтервалом кріплення 180 мм або 230 мм

Технічні параметри

• Подача води до задної стінки бачку або зверху бачку здійснюється за допомогою монтажних отворів G1/2 "
• Робочий діапазон тиску води 0,05 – 0,8 MPa
• Рекомендований діапазон тиску води 0,3 – 0,5 MPa
• Великий змив 6 – 9 l
• Малий змив 2,5 – 3,5 l
• Стандартні налаштування великого змиву 6 l
• Стандартні налаштування малого змиву 3 l
• Гігієнічний резерв 3 l
• Обсяг води в бачку 9 l
• Несна здатність 400 kg

Властивості

• Регульовані висувні ніжки у діапазоні 0-200 мм з гальмівною системою
• Позначення центрування та нівелювання
• Рухомий тримач для стокового коліна, який встановлюється у восьми положеннях на відстані 0-93 мм
• Кутовий вентиль з можливістю підключення до системи трубопроводів Mepla
• Конструкція рами дозволяє кріплення до самостійного досить жорсткого гіпсокартонного профілю або перед несною стіною
• Встановлена система закривається гіпсокартонними листами і не потребує додаткових кріпильних елементів
• Конструкція полістиролевої ізоляції запобігає процесу конденсації на поверхні бачку і послаблює вібрацію у будівельній конструкції
• Можливість монтажу кронштейна з переходом DG1/2 ", для підключення сидіння-біде або бідетки
• Подвійний змив, незалежно регульований, з гігієнічним резервом
• Підходить для монтажу пневматичного або сенсорного змиву
• Сумісна зі всіма Кнопками управління Alcaplast
• Можливість технічного обслуговування без використання інструментів
• Подача води до задної стінки бачку або вгорі бачку
• Бачок виготовлено з одного фрагмента поліпропілену, що забезпечує його 100% герметичність
• Кришка технічного отвору спрощує процес монтажу і захищає від вологи та бруду
• Глибина монтажу рукава регулюється від 20 до 95 мм
• Глибина монтажу - 125 мм
• Матеріал несної конструкції: метал, оброблений порошковою фарбою

Комплектація

• Бачок з впускним та випускним механізмом
• Саморесна рама
• Різьбове з'єднання 1/2 " для подачі води з вбудованим кутовим вентилем Schell 1/2 "– 3/8"
• Штовхачі механізму 2 шт.
• Комплект монтажу: гвинт Ø8x60 - 4 шт., дюбель Ø12 - 4 шт.
• Кріпильний матеріал для кріплення унітазу: шпилька М12 – 2 шт., шайба – 4 шт., ковпачок – 2 шт., гайка – 2 шт., гофрований рукав – 2 шт.
• Відвідне коліно з поліетилену HT90/110 ,
• PE-HD Прокладка, патрубок поліпропілен, манжета
• Прокладка, патрубок поліпропілен, ущільнення патрубка
• Комплект кришок монтажу для захисту технічних отворів при монтажу системи
• Рукав технічного отвору двокомпонентний, легко скорочується
