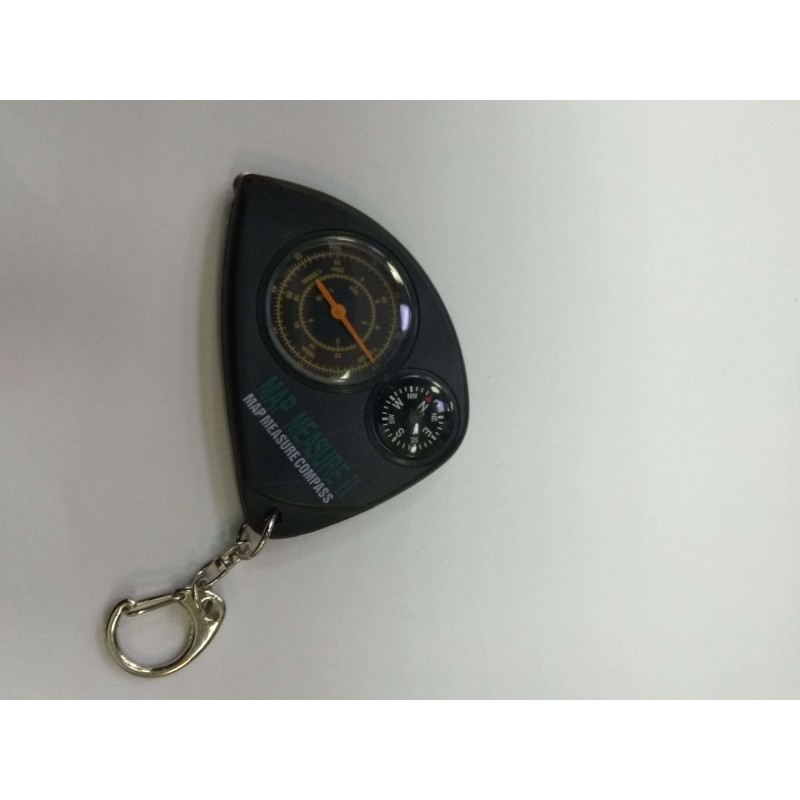

Курвіметр, рідинний компас

Довжина: 77 мм. Ширина: 62 мм. Вага: 22 г. Масштаби: 1 см:5000 см, 1 см:20000 см, 1 см:50000 см. Верхній індикатор показує відстань, яку пройшов ролик, що дозволяє обчислити довжину звивистих ліній при використанні інших масштабів. Курвіметр – пристрій для вимірювання довжини звивистих ліній на картах, планах та кресленнях. Курвіметр складається з зубчастого ролика та лічильника кількості пройдених зубців. Для вимірювання довжини кривої по ній прокочують роликом курвіметра. Довжина кривої обчислюється за формулою: довжина кривої = довжина окружності ролика × кількість пройдених зубців / кількість зубців на ролику. Знання цієї формули не потрібне для вимірювання відстаней при користуванні механічним курвіметром, оскільки циферблат має шкалу з нанесеними загальноприйнятими одиницями вимірювання довжини.
